Os procedimentos de inspeção no aterramento, conduzidos pela NRS Engenharia, abrangem:

​

1. Inspeção visual

​

SPDA externo

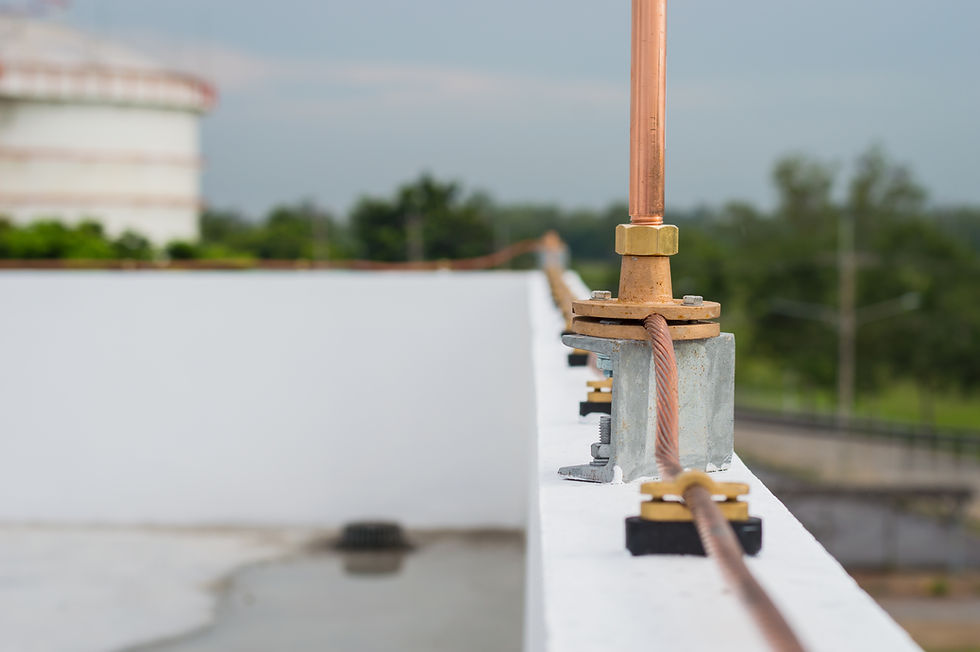

Consiste na avaliação da integridade e da condição dos componentes visíveis dos subsistemas do SPDA (captação, descida e aterramento), verificando se há sinais de corrosão, desgaste ou danos físicos.

​

SPDA interno
Na prática, a inspeção do SPDA interno envolve a avaliação das equipotencializações existentes, a verificação da necessidade de novas ou a implementação da distância de segurança.

​

2. Verificação das medidas de proteção contra riscos devido às tensões de toque e de passo

A verificação em relação às tensões de toque envolve a consideração dos seguintes aspectos:

• O tipo de subsistema de descida do SPDA, seja ele natural ou não natural;

• O levantamento da quantidade de descidas naturais caso existam;

• A análise da probabilidade de aproximação de pessoas aos condutores do subsistema de descida, bem como a presença de sinalizações na área circundante;

• A verificação da existência de um relatório de sondagem geoelétrica, que indique a resistividade elétrica e espessura de cada camada do solo;

• A identificação do material de cobertura do solo.



3. Medições de continuidade



Medições de continuidade – descidas naturais
A medição de continuidade elétrica deve ser realizada entre a parte mais alta do subsistema de captação e o subsistema de aterramento, preferencialmente no Barramento de Equipotencialização Principal (BEP). Valor máximo permitido no ensaio: 0,2 Ω



Medições de continuidade – descidas não naturais
Inicialmente, deve-se verificar visualmente a integridade dos subsistemas de captação, descida e aterramento. Na suspeita de alguma ruptura ou na incerteza da inspeção visual, realizar a medição de continuidade entre a parte mais alta do subsistema de captação e o subsistema de aterramento.



4. Medições de resistência de aterramento
A medição de resistência de aterramento deve ser  realizada pelo método da queda de potencial.
Quando não for possível efetuar a perfuração necessária para o ensaio de aterramento ou houver restrições de espaço para conduzir o teste completo, é fundamental realizar, no mínimo, o ensaio de continuidade.



Não há um valor limite de resistência de aterramento; na prática, a eficiência do aterramento de um SPDA pode ser validada pela garantia dos seguintes itens:



Verificação da configuração do aterramento – anel externo

• O arranjo de aterramento é do tipo anel, externo à edificação;

• O anel está no mínimo 80% em contato com o solo, caso haja 20% fora do solo, isso deve ser justificado.

• O subsistemas de descida e aterramento estão devidamente conectados;

• O anel está enterrado a uma profundidade mínima de 50 cm;

• O anel está 1 m afastado da edificação, caso contrário, haja justificativa;

• Os materiais utilizados no aterramento estão de acordo com a NBR 5419:2015;

• Não existam conexões mecânicas em contato com o solo;

• Se o anel de aterramento contiver hastes, estas devem ter uma alta camada, conforme norma NBR 13571:1996;

• O anel de aterramento é contínuo, com registro documental ou teste de continuidade;

• Verificar o comprimento do eletrodo de aterramento pela figura 3 da parte 3 da NBR 5419:2015;

• Confirmar que raio médio (re)  da área abrangida pelos eletrodos é maior ou igual ao comprimento mínimo (l1), conforme figura 3 da parte 3 da NBR 5419:2015;

• Para SPDA de níveis I e II, é necessário o relatório de sondagem geoelétrica do solo para para validar o comprimento mínimo (l1).



Verificação da configuração do aterramento – anel interno
Assegurar a integridade física do anel interno, seja por meio do fechamento das ferragens dentro da viga baldrame ou por conexões propositais em pontos previamente descontínuos. Essa integridade pode ser confirmada com documentos técnicos que demonstrem a execução do ensaio de continuidade.



5. Inspeção das MPS

• As inspeções das MPS consistem em verificar se:

• Não existem maus contatos em condutores e conexões (dos DPS, do BEP, das equipotencializações internas);

• Nenhuma parte do sistema foi comprometida devido à corrosão, principalmente ao nível do solo;

• Condutores de equipotencialização e blindagens estão intactos e interligados;

• Não existem acréscimos ou alterações que necessitem medidas de proteções adicionais;

• Não existe indicação de danos nos DPS e seus fusíveis ou interruptores;

• Os roteamentos apropriados estão mantidos;

• As distâncias de segurança para as blindagens espaciais estão mantidas;

• Medição de continuidade elétrica nas partes dos sistemas de aterramento e equipotencialização não visíveis a inspeção. (Exemplo: entre barramentos de equipotencialização).



6. Documentação técnica
Verificação dos documentos:

• Relatório de gerenciamento de risco;

• Projetos do SPDA externo e interno;

• Para SPDA’s de níveis I e II, a existência de relatório de sondagem geoelétrica do solo;

• Laudo técnico de inspeções realizadas na PDA;

• Relatórios técnico de manutenções realizadas na PDA;

• Para SPDA externo com subsistemas de descidas naturais, a existência de relatório de ensaios de continuidade à época da instalação do SPDA, comprovando a continuidade;

• ART’s referentes a toda a documentação inspecionada.

​​

A abordagem abrangente e rigorosa nas inspeções de PDA reafirma o compromisso da NRS Engenharia com a segurança, eficiência e conformidade regulamentar, estabelecendo um padrão de qualidade e confiabilidade em seus serviços.
